Características
- Diseño y cálculos según AD-M y EN12284
- Husillo ascendente y empaque especial
- Cierre atrás metal-metal
- Volante o capuchón opcionales
- Cabeza extendida como opción
- Aprobadas de acuerdo con PED 2014/68 UE
Datos técnicos
- MWP 40/52/64 bar
- DN 1/4 "÷ 20"
- Temperatura de servicio - 60ºC÷120ºC
- Extremos ODS, BW s/ EN1127/ASME B16.11
- Probadas de acuerdo con EN 12266-1
Materiales
- Acero al Carbono S 355 J2
- Acero Inox A-351 gr CF8
VÁLVULAS DE CORTE
NTD-S
- TAMAÑO
- DN 1/4”÷ 3/8”
- MATERIALES
- Aº Forjado
- EXTREMOS
- Nipples
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 52/64 bar
NTA-S
- TAMAÑO
- DN 1/4”÷ 3/8”
- MATERIALES
- Aº Forjado
- EXTREMOS
- Nipples
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 52/64 bar
NTD
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
ATD
- TAMAÑO
- DN 2”÷ 8”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 50ºC ÷ 150ºC
- MWP
- 40/52 BAR
NTA
- TAMAÑO
- DN 1/2”÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 bar
ATA
- TAMAÑO
- DN 2" ÷ 20";
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- - 50ºC ÷ 150ºC
- MWP
- 40/52 BAR
VÁLVULAS DE CIERRE Y RETENCIÓN
NTD-CR
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
ATD-CR
- TAMAÑO
- DN 2”÷ 6”
- MATERIALES
- Aº Carbono
- ETREMOS
- BW, ODS
- TEMPERAT.
- – 50ºC ÷ 150ºC
- MWP
- 40/52 BAR
NTA-CR
- TAMAÑO
- DN 1/2”÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
ATA-CR
- TAMAÑO
- DN 2”÷ 6 ”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 50ºC ÷ 150ºC
- MWP
- 40/52 BAR
VÁLVULAS DE EXPANSIÓN MANUAL
NDE
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
ADE
- TAMAÑO
- DN 2” ÷ 4”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 50ºC ÷ 150ºC
- MWP
- 40/52 BAR
NTE
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
ATE
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, SW
- TEMPERAT.
- -50ºC ÷ 150ºC
- MWP
- 40/52 bar
VÁLVULAS DE RETENCIÓN
NDR
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
NTR
- TAMAÑO
- DN 1/2”÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 40/52 BAR
ADR
- TAMAÑOS
- DN 2”÷ 8”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 50ºC ÷ 150ºC
- MWP
- 40/52 BAR
VDR
- TAMAÑOS
- DN 2”÷ 8”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 60ºC ÷ 150ºC
- MWP
- 25 BAR
ATR
- TAMAÑO
- DN 2”÷ 12 ”
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- – 50ºC ÷ 150ºC
- MWP
- 40/52 bar
FILTROS
FAT-S
- TAMAÑO
- DN 1/2"÷2"
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW,ODS
- TEMPERAT.
- -60ºC ÷ 150ºC
- MWP
- 40/52 bar

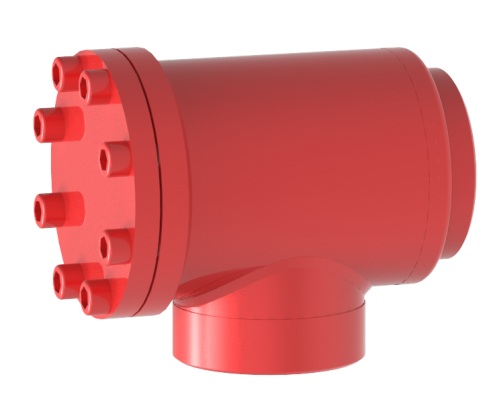

FAT
- TAMAÑO
- DN 2" ÷ 6"
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- -50ºC ÷ 150ºC
- MWP
- 40/52 bar
FAD-S
- TAMAÑO
- DN 1/2” ÷ 2”
- MATERIALES
- Aº Forjado
- EXTREMOS
- BW, ODS
- TEMPERAT.
- - 60ºC ÷ 150ºC
- MWP
- 40/52 bar
FAD
- TAMAÑO
- DN 2"÷ 6"
- MATERIALES
- Aº Carbono
- EXTREMOS
- BW, ODS
- TEMPERAT.
- - 50ºC ÷ 150ºC
- MWP
- 40/52 bar
VÁLVULAS DE SERVICIO
NTA-S1
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT.
- Tca y Colete 3/8''
- CONEX.INF.
- Tca y Colete 3/8''
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
NTA-S2
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT.
- 1/2''GAS Macho
- CONEX.INF.
- 1/2''GAS Macho
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
NTA-S3
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT..
- Tuerca Loca
- CONEX.INF.
- Tuerca Loca
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
NTA-S4
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT.
- Tuerca Ciega
- CONEX.INF.
- Tca y Colete 3/8''
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
NTA-S5
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT.
- 1/2''GAS Macho
- CONEX.INFERIOR
- BW 1/2''
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
NTA-S6
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT.
- Tca y Colete 3/8''
- CONEX.INF.
- BW 1/2"
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
NTA-S7
- TAMAÑO
- DN 1/2''
- MATERIALES
- Acero Forjado
- CONEX.LAT.
- Tuerca Ciega
- CONEX.INF.
- BW 1/2''
- TEMPERAT.
- -60ºC÷150ºC
- MWP
- 52/64bar
